电阻点焊

应用概述
在精密电阻点焊的过程中,需要先把两片材料进行压合,再通过热熔进行焊接。压力过大则损坏产品,压力过小则出现焊接不良,所以对压合力的精确控制非常重要。FUTEK的LLB300,集其体积小、精度高、高响快、稳定性好的特性,可协助使用者便捷、精确、快速反馈控制压合力。
使用产品
按钮式LLB300(LLB系列)和USB220采集模块,或IAA系列模拟输出放大器,或显示仪表IHH500、IPM650。
使用说明
*    从市场得到启发,发现应用潜在性,比如汽车汽配的制造行业,电阻点焊的活跃性很高。
*    如何实现设备的功能需求,比如用力传感器来测试、反馈、控制过程的力。

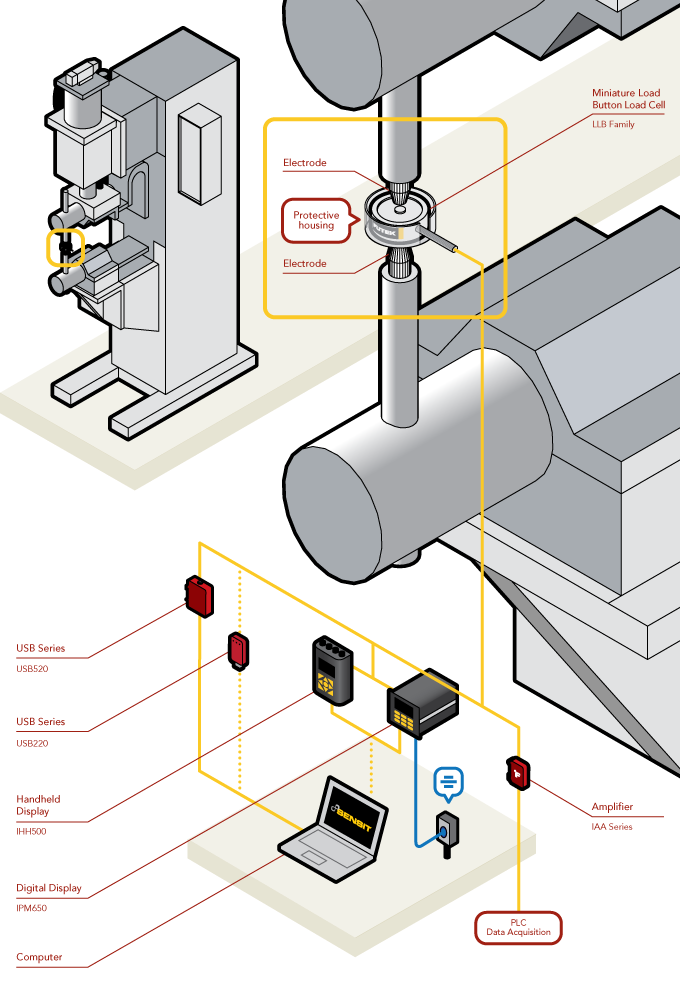

*    3. 如何去实行传感器以获得准确、快速数据。 FUTEK的LLB300可以灵活嵌入压合臂模组中, 当下压机械臂跟材料接触时传感器开始感应并传输电信号,下压的力越大则电信号越大。 对这些电信号的处理,可以配置IAA系放大器、IPM650数显表、IDA100出模块、IHH500便携表、USB220高精度采集卡。
