健身房锻炼设备力测量
应用概述
如何应用测力传感器来监控健身训练进度，以及它是如何用来跟踪肌肉生长和力量的？
在锻炼或运动员训练计划中使用力量测量可以改变专业支持人员进行肌肉性能训练的方式，以及预防损伤和康复运动处方，因为智能健身设备上的物联网传感器使运动员能够准确跟踪身体不同部位的力量和疲劳。
此外，力和扭矩传感器为训练监控和受伤风险管理提供了一个新的维度，使教练和训练者能够更敏锐地规定训练负荷，识别风险并评估训练效果。
工程师如何设计未来的智能健身设备？
为了给健身器材行业创造出高性能的产品，工程师和设计师必须了解顾客如何与他们互动。这一点至关重要，因为故障会导致用户受伤、商业失败和潜在的法律问题.。 力和扭矩传感器数据使工程师和设计人员能够准确收集、记录和分析人机交互力，并捕捉自然的人体运动。它支持故障分析，定义设备限制，便于评估设备可靠性和产品生命周期分析。
为了给健身器材行业创造出高性能的产品，工程师和设计师必须了解顾客如何与他们互动。这一点至关重要，因为故障会导致用户受伤、商业失败和潜在的法律问题.。 力和扭矩传感器数据使工程师和设计人员能够准确收集、记录和分析人机交互力，并捕捉自然的人体运动。它支持故障分析，定义设备限制，便于评估设备可靠性和产品生命周期分析。
使用产品
• LCM200超微型轴向拉压力传感器;
• MBA400 二轴力传感器；
• MBA500 拉扭二轴力传感器;
• MTA400 三轴力传感器;
• MAU300 手排挡测力传感器;
• LAU220 踏板力传感器;
• TFF系列 扭矩传感器;
• LTH系列 中空型力传感器;
• LLB系列 按钮型力传感器;
• LCF系列 轮辐式力传感器;
上面所有这些传感器都可以与数据采集模块USB220配对。
• MBA400 二轴力传感器；
• MBA500 拉扭二轴力传感器;
• MTA400 三轴力传感器;
• MAU300 手排挡测力传感器;
• LAU220 踏板力传感器;
• TFF系列 扭矩传感器;
• LTH系列 中空型力传感器;
• LLB系列 按钮型力传感器;
• LCF系列 轮辐式力传感器;
上面所有这些传感器都可以与数据采集模块USB220配对。
使用说明：
|

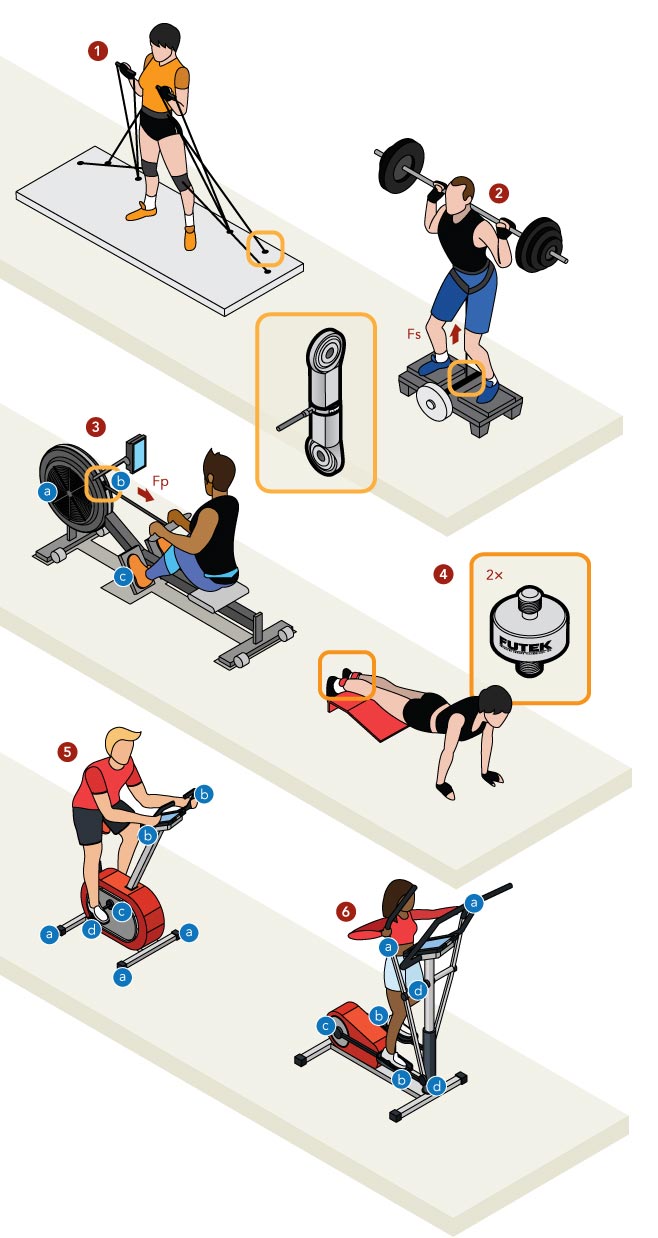

* 阻力带拉力测量：微型轴向拉压力传感器连接到六个阻力带上，当运动员拉动阻力带时，轴向拉力由拉力传感器测量。
* 深蹲运动负荷测量：传统上，教练使用带有悬挂重量的皮带来测量运动员的下蹲力。现在使用连接到飞轮的力传感器进行负载测量，可提供运动自由度、可变阻力和无限负载。LSM系列力传感器的信号被发送到IDC305数字控制器(SPI信号)、IPM650嵌入式显示仪表或IAA系列信号放大器中进行转换，并将信号发送到兼容的PLC或单片机。
* 划船机：在可靠性测试夹具中对转轮和离合器进行测量。
a) 效率、摩擦和扭矩测试，这将用于在测试设备中测试机器，使用动态扭矩传感器来监控扭矩、转速、角度和功率。 b) lcm200微型拉压力传感器安装在划手手柄和飞轮链之间。在划水过程中，力曲线由力传感器捕捉，指示运动员在驾驶过程中使用腿、背和手臂时总力的变化。 c) 在划船机上安装了LAU220踏板力传感器，用于监测运动员在运动过程中的足部压力和脚趾力量。
* 俯卧腿弯曲力量测量：测力传感器安装在腿筋力量监测设备后部的每个半圆形夹子上。当运动员在俯卧腿弯曲处锻炼并拉动半圆形夹子时，力测量系统会检测到负载。
* 室内自行车：
a) 重心-运动员运动时的重心监控。这可以使用LLB系列压力传感器，LTH系列环形通孔压力传感器，LCF轮辐式力传感器或MTA400三轴力传感器。 b) MBA400/MBA500/MAU 300多轴力传感器安装在椭圆机和跑步机设备的手柄上，用于监控和研究锻炼过程中的握力和拉力。 c) 效率和摩擦测试，这将用于在测试设备中测试机器，使用动态扭矩传感器来监控扭矩、转速、角度和功率。 d) 安装了LAU220踏板力传感器，用于监测运动员在运动过程中的足部压力和脚趾力量。
* 跑步机：
a) MBA400/MBA500/MAU300多轴力传感器安装在跑步机设备的手柄上，用于监控和研究锻炼过程中的握力和拉力。 b) LAU220踏板力传感器，用于监测运动员在运动过程中的足部压力和脚趾力量。 c) 效率和摩擦测试，这将用于在测试设备中测试机器，使用动态扭矩传感器来监控扭矩、转速、角度和功率。 d) 运动时所有关节和枢轴点轴承磨损的可靠性测试，以及重复运动时部件的疲劳测试。 |
|
||||||||||||||||||||||||||||||||||||||
