注塑成型力反馈
应用概述

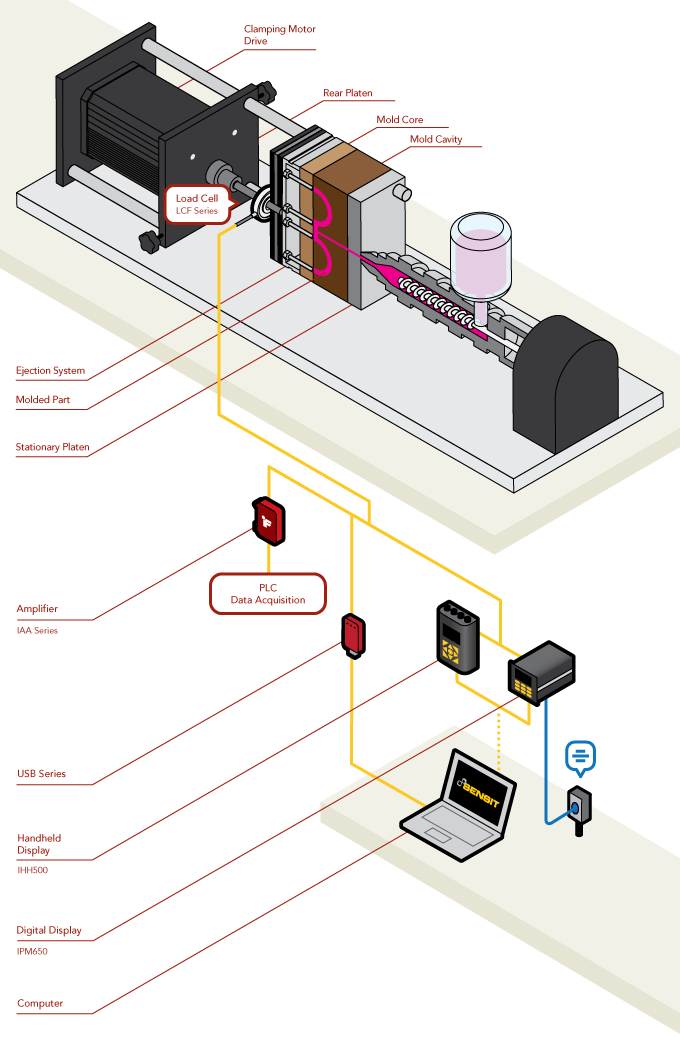

在塑料注塑成型和压铸期间，模具会夹紧，抵抗由熔料填充模具而造成的快速膨胀和收缩。在整个成型和铸造处理过程中，如果模具不能保持正常夹紧来抵抗热负荷，部件将会产生缺陷。为了减轻这些热量影响，把轮辐式称重传感器放置在夹紧接点上，实现机械监测，从而调整夹紧力。
使用产品
FUTEK 的轮辐式测力传感器（LCF 系列），搭配IAA 系列模拟放大器与PLC 通讯。
使用说明：
|
* LCF 饼状拉压力传感器是安装在液压或螺杆式夹具中，用来测量施加在模具上的压力。
* 当模具因熔化材料而膨胀和收缩时，力传感器向PLC 反馈新的压缩力。
* 反馈用于实时调整夹具，以保持模具压缩。
* 当与 IAA 系列模拟信号放大器配对时，测压元件可以为PLC 提供各种放大输出，如0- 10v 或4- 20ma 信号。
|
|
|||||||||||||||||||||||
