汽车触摸屏反馈

应用概述
随着汽车娱乐的发展变得越来越复杂,在不直接看屏幕的情况下,控制他们的手变得更加困难,缺乏触觉反馈导致用户的大脑想要看屏幕来确认输入选择。通过安装测力传感器来测量接触力,机载计算机可以通过反馈不同大小的振动来确认输入的正确与否,确保驾驶员能正确输入。
使用产品
4个LSB200在线拉压力S梁测力传感器,每个传感器搭配一个IDA数字和模拟放大器。
使用说明

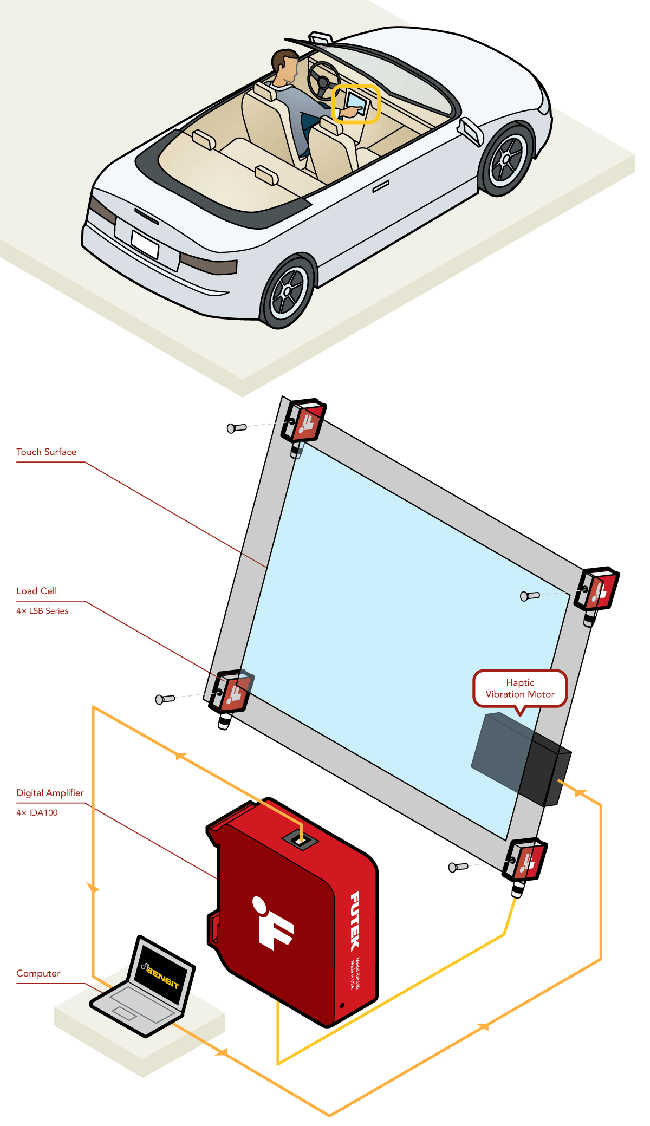

*    一个 LSB200 S 型测力传感器被放置在每个触摸屏边框安装点的后面。一个螺栓穿过每个负载单元,将屏幕和负载单元固定在适当的位置。
*    当用户轻击屏幕时,力传感器测量轻击力。
*    这个力通过 IDA100 被放大,IDA100 使用12V 电源供电。
*    放大后的信号被发送到娱乐系统计算机,计算机根据接触力按比例驱动振动电机。
华冠科仪

LSB200

微型S型力传感器

华冠科仪

IDA100

高速、高分辨率可编程模拟放大器
